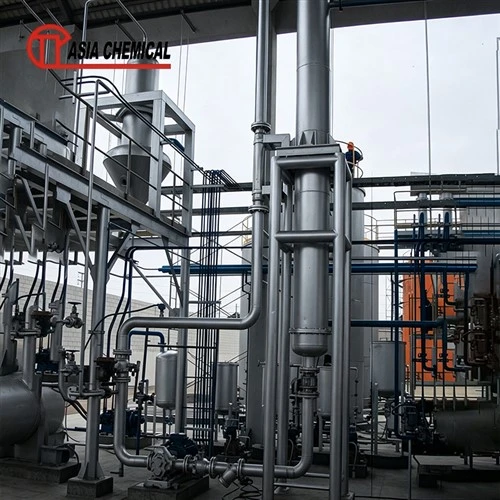

एशिया केमिकल इंजीनियरिंग कंपनी लिमिटेड चीन में अपशिष्ट ताप पुनर्प्राप्ति के साथ सल्फ्यूरिक एसिड संयंत्र के सबसे विश्वसनीय निर्माताओं और आपूर्तिकर्ताओं में से एक है। कृपया हमारे कारखाने से अपशिष्ट ताप पुनर्प्राप्ति के साथ थोक लागत-कुशल सल्फ्यूरिक एसिड संयंत्र के लिए आश्वस्त रहें। अच्छी सेवा और उचित मूल्य उपलब्ध हैं.
पारंपरिक सल्फर जलाने वाले सल्फ्यूरिक एसिड संयंत्र में, सल्फर दहन के दौरान उत्पन्न उच्च तापमान वाली गैस में पर्याप्त तापीय ऊर्जा होती है। सल्फर डाइऑक्साइड के सल्फर ट्राइऑक्साइड में उत्प्रेरक ऑक्सीकरण के दौरान अतिरिक्त ऊष्मा निकलती है।
एक उचित रूप से डिज़ाइन की गई हीट रिकवरी प्रणाली इस ऊर्जा के हिस्से को हीट-ट्रांसफर उपकरण के माध्यम से कैप्चर करती है और इसे उपयोगी भाप में परिवर्तित करती है या इसे अन्य उपयुक्त प्रक्रिया कर्तव्यों में स्थानांतरित करती है।
1. सल्फर दहन गैस से ऊष्मा पुनर्प्राप्ति
तरल सल्फर को सल्फर दहन भट्टी में शुष्क हवा के साथ जलाया जाता है, जिससे उच्च तापमान पर सल्फर डाइऑक्साइड युक्त गैस उत्पन्न होती है। गर्म गैस अपशिष्ट ताप बॉयलर से होकर गुजरती है, जहां भाप उत्पन्न करने के लिए गर्मी को बॉयलर के पानी में स्थानांतरित किया जाता है।
बॉयलर का डिज़ाइन गैस प्रवाह, इनलेट तापमान, आवश्यक भाप दबाव, गर्मी-स्थानांतरण कर्तव्य और स्वीकार्य गैस-साइड दबाव ड्रॉप पर निर्भर करता है।
2. उत्प्रेरक रूपांतरण के दौरान हीट रिकवरी
SO₂ से SO₃ तक उत्प्रेरक ऑक्सीकरण से ऊष्मा निकलती है। गैस हीट एक्सचेंजर्स का उपयोग कनवर्टर बेड के बीच प्रक्रिया तापमान को प्रबंधित करने और प्रक्रिया के भीतर थर्मल ऊर्जा को पुनर्प्राप्त या पुनर्वितरित करने के लिए किया जाता है।
समग्र ताप संतुलन और रूपांतरण प्रदर्शन का समर्थन करते हुए व्यवस्था को उपयुक्त उत्प्रेरक ऑपरेटिंग तापमान बनाए रखना चाहिए।
3. भाप उत्पादन और वितरण
अपशिष्ट ताप बॉयलर द्वारा उत्पन्न भाप को उपयुक्त संयंत्र उपयोगिताओं को आपूर्ति की जा सकती है या एक व्यापक औद्योगिक भाप नेटवर्क में एकीकृत किया जा सकता है। संयंत्र के डिज़ाइन के आधार पर, भाप प्रणाली में भाप ड्रम, पाइपिंग, दबाव नियंत्रण, घनीभूत प्रबंधन और संबंधित सुरक्षा उपकरण शामिल हो सकते हैं।
वास्तविक भाप उत्पादन उत्पादन क्षमता, गैस तापमान, बॉयलर डिजाइन, परिचालन दबाव और संयंत्र ताप एकीकरण पर निर्भर करता है।
4. एसिड उत्पादन के साथ ताप एकीकरण
अपशिष्ट ताप पुनर्प्राप्ति प्रणाली को दहन भट्टी, उत्प्रेरक कनवर्टर, अवशोषण टावरों और अन्य प्रक्रिया इकाइयों के समन्वय में काम करना चाहिए। बॉयलर को अलग-अलग अनुकूलित करने के बजाय गैस तापमान, दबाव हानि, भाप की मांग और उपकरण संचालन सीमा पर एक साथ विचार किया जाना चाहिए।
सल्फ्यूरिक एसिड अपशिष्ट ताप पुनर्प्राप्ति संयंत्र में मुख्य उपकरण
| उपकरण | मुख्य समारोह | मुख्य डिज़ाइन संबंधी विचार |
|---|---|---|
| सल्फर दहन भट्ठी | गर्म SO₂ युक्त प्रक्रिया गैस उत्पन्न करता है | सल्फर फ़ीड दर, दहन तापमान, दुर्दम्य अस्तर |
| कचरा जलाने का यंत्र | भाप उत्पन्न करने के लिए उच्च तापमान वाली गैस ऊष्मा को पुनः प्राप्त करता है | ताप शुल्क, भाप दबाव, गैस प्रवाह, सामग्री |
| भाप ड्रम | जहां आवश्यक हो, बॉयलर के पानी से भाप को अलग करता है | परिचालन दबाव, पानी की गुणवत्ता, स्तर नियंत्रण |
| गैस हीट एक्सचेंजर्स | प्रक्रिया चरणों के बीच तापमान को नियंत्रित करता है | हीट-ट्रांसफर ड्यूटी, दबाव ड्रॉप, थर्मल साइकलिंग |
| उत्प्रेरक कनवर्टर | SO₂ को SO₃ में परिवर्तित करता है | उत्प्रेरक तापमान, बिस्तर विन्यास |
| सूखती हुई मीनार | प्रक्रिया गैस से नमी हटाता है | गैस प्रवाह, एसिड परिसंचरण, नमी नियंत्रण |
| अवशोषण टावर्स | SO₃ को परिसंचारी सल्फ्यूरिक एसिड में अवशोषित करता है | गैस लोडिंग, एसिड एकाग्रता, तापमान |
| एसिड कूलर | परिसंचारी एसिड से गर्मी हटाता है | शीतलन शुल्क, सामग्री, संक्षारण प्रतिरोध |
| भाप पाइपिंग और वाल्व | पुनर्प्राप्त भाप को उपयोगकर्ताओं तक स्थानांतरित करता है | दबाव रेटिंग, इन्सुलेशन, घनीभूत जल निकासी |
| इंस्ट्रुमेंटेशन और नियंत्रण | थर्मल और प्रक्रिया स्थितियों पर नज़र रखता है | तापमान, दबाव, प्रवाह, अलार्म, इंटरलॉक |
अंतिम उपकरण विन्यास संयंत्र की क्षमता, चयनित संपर्क प्रक्रिया, फीडस्टॉक की स्थिति, भाप आवश्यकताओं और सहमत आपूर्ति दायरे पर निर्भर करता है।
अनुकूलित सल्फ्यूरिक एसिड संयंत्र अपशिष्ट ताप पुनर्प्राप्ति समाधान
हम सहमत इंजीनियरिंग और आपूर्ति दायरे के अनुसार परियोजना-विशिष्ट उपकरण चयन और अपशिष्ट ताप पुनर्प्राप्ति कॉन्फ़िगरेशन का समर्थन करते हैं। परियोजना आवश्यकताओं के आधार पर, दायरे में अपशिष्ट ताप बॉयलर, भाप ड्रम, प्रक्रिया गैस ताप विनिमायक, उत्प्रेरक रूपांतरण उपकरण, अवशोषण टावर और संबंधित घटक शामिल हो सकते हैं।
एक नए सल्फ्यूरिक एसिड संयंत्र के लिए, प्रारंभिक प्रक्रिया और ऊर्जा संतुलन डिजाइन के दौरान अपशिष्ट ताप पुनर्प्राप्ति का मूल्यांकन किया जाना चाहिए। किसी मौजूदा संयंत्र के लिए, मूल्यांकन उपलब्ध गर्म गैस धाराओं, वर्तमान भाप उत्पादन, बॉयलर प्रदर्शन, गैस-साइड दबाव ड्रॉप और साइट के उपयोगिता नेटवर्क में पुनर्प्राप्त भाप को एकीकृत करने के अवसरों पर ध्यान केंद्रित कर सकता है।
अपनी आवश्यकताओं का मूल्यांकन करने के लिए, कृपया प्रदान करें:
आवश्यक सल्फ्यूरिक एसिड उत्पादन क्षमता।
फीडस्टॉक प्रकार और प्रक्रिया गैस की स्थिति।
उपलब्ध गैस प्रवाह और इनलेट तापमान डेटा।
आवश्यक भाप प्रवाह दर, दबाव और तापमान।
मौजूदा अपशिष्ट ताप बॉयलर विनिर्देश, यदि लागू हो।
उपलब्ध प्रक्रिया प्रवाह आरेख और ताप संतुलन डेटा।
लागू डिज़ाइन मानक और परियोजना स्थान।
आवश्यक आपूर्ति का दायरा, वितरण कार्यक्रम और स्थापना आवश्यकताएँ।
नए सल्फ्यूरिक एसिड संयंत्र, मौजूदा संयंत्र उन्नयन, या प्रक्रिया ऊर्जा अनुकूलन परियोजना के लिए अपशिष्ट ताप पुनर्प्राप्ति उपकरण पर चर्चा करने के लिए हमारी टीम से संपर्क करें।
अक्सर पूछे जाने वाले प्रश्न:
1. एक सल्फ्यूरिक एसिड संयंत्र अपशिष्ट ताप पुनर्प्राप्ति के माध्यम से कितनी भाप उत्पन्न कर सकता है?
भाप उत्पादन संयंत्र की क्षमता, प्रक्रिया गैस प्रवाह, गैस इनलेट और आउटलेट तापमान, बॉयलर दक्षता, भाप दबाव और परिचालन स्थितियों पर निर्भर करता है। पुनर्प्राप्ति योग्य गर्मी और अपेक्षित भाप उत्पादन का अनुमान लगाने के लिए एक परियोजना-विशिष्ट गर्मी संतुलन की आवश्यकता होती है।
2. क्या अपशिष्ट ताप पुनर्प्राप्ति से सल्फ्यूरिक एसिड संयंत्र की परिचालन लागत कम हो सकती है?
जब पुनर्प्राप्त भाप का प्रभावी ढंग से उपयोग किया जा सकता है तो अपशिष्ट ताप पुनर्प्राप्ति बाहरी भाप या ऊर्जा खरीद को कम कर सकती है। वित्तीय लाभ पुनर्प्राप्त करने योग्य गर्मी, भाप की मांग, ऊर्जा की कीमतें, परिचालन घंटे, रखरखाव लागत और आवश्यक पूंजी निवेश पर निर्भर करता है।
3. अपशिष्ट ताप बॉयलर को आकार देने के लिए किस जानकारी की आवश्यकता होती है?
मुख्य इनपुट में प्रक्रिया गैस प्रवाह दर, इनलेट तापमान, लक्ष्य आउटलेट तापमान, गैस संरचना, आवश्यक भाप दबाव और प्रवाह, बॉयलर फीडवाटर की स्थिति, स्वीकार्य दबाव ड्रॉप और लागू डिज़ाइन कोड शामिल हैं।
4. क्या मौजूदा सल्फ्यूरिक एसिड संयंत्र में अपशिष्ट ताप पुनर्प्राप्ति प्रणाली जोड़ी जा सकती है?
संभावित रूप से, हाँ. रेट्रोफिट मूल्यांकन में उपलब्ध गैस धाराओं, मौजूदा बॉयलर प्रदर्शन, प्रक्रिया तापमान आवश्यकताओं, गैस-साइड दबाव ड्रॉप, स्थापना स्थान और मौजूदा भाप नेटवर्क की समीक्षा की जानी चाहिए। संशोधन में डाउनस्ट्रीम प्रक्रिया संचालन या उपकरण सुरक्षा से समझौता नहीं होना चाहिए।
